Synthèse de la panne
A l’arrêt, au moment de lancer le moteur : allumage du témoin de gestion moteur et impossibilité de démarrage.

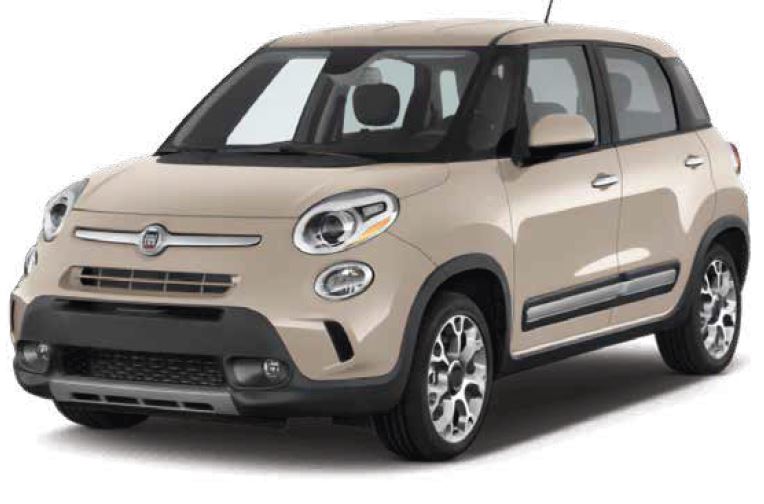

Véhicule : Fiat 500 L II phase 1
Moteur : 1.3 JTD 85 FAP
Codes défauts enregistrés
P0340 : Circuit du capteur de position d’arbre à cames d’admission 1/ouvert.
Contrôles
Connecter l’outil de diagnostic au véhicule
Au niveau du calculateur de gestion du moteur :
- Supprimer tous les codes défauts
- Essayer de démarrer le moteur
- Vérifier la vitesse de rotation du moteur (tr/min)
- Valeur attendue : > 250 tr/min
- Vérifier la pression de carburant dans la rampe d’alimentation
- Valeur attendue : ~ 270 bars
- Si les valeurs sont correctes
Vérifier si l’arbre à cames et le vilebrequin sont synchronisés
- Si un défaut est trouvé

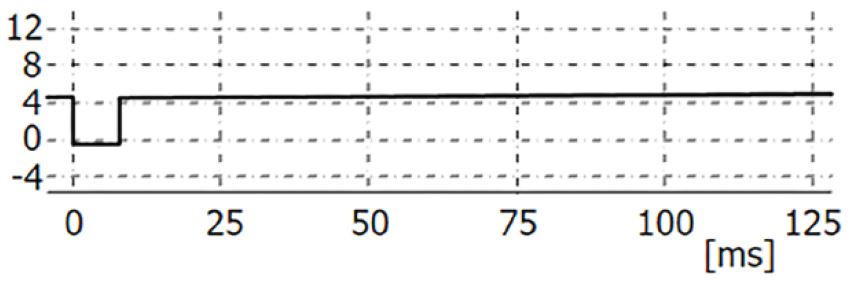

A l’aide d’un oscilloscope, vérifier le signal du capteur de position d’arbre à cames qui doit correspondre à celui indiqué
Solution
Si le signal du capteur de position d’arbre à cames est conforme à celui indiqué :
- Vérifier le calage et le bon entrainement de la distribution
- Vérifier le tendeur de la chaîne de distribution
- Remplacer les pièces défectueuses
