Dépose-repose de la colonne de direction

Introduction

Durée de l'intervention : environ 50 minutes

Niveau de difficulté : 2 sur 5

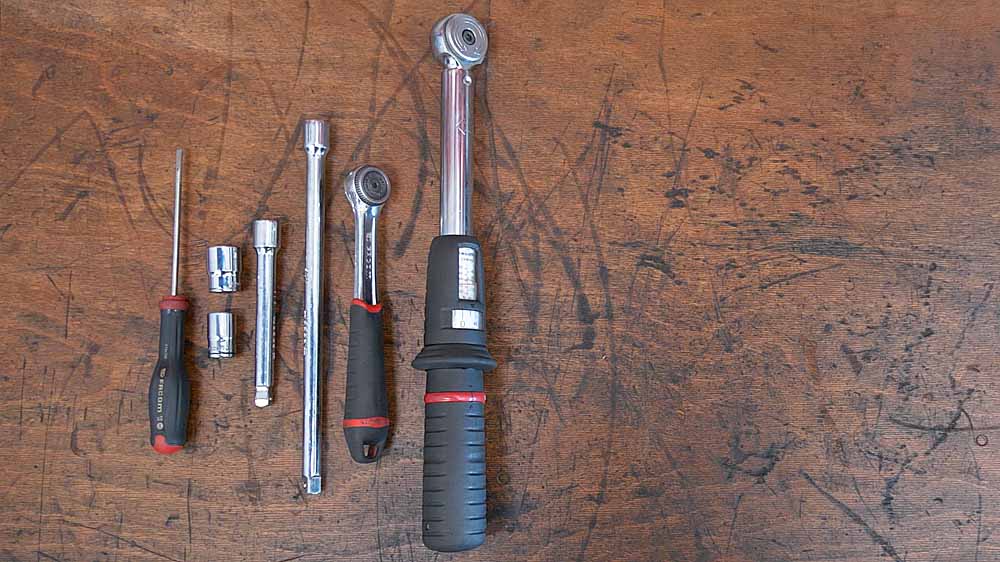

Outils nécessaires :
- Tournevis plat
- Cliquet et douilles
- Clé dynamométrique

Nous vous présentons dans ce tuto un aperçu de la dépose-repose de la colonne de direction sur un véhicule.
Vous trouverez toutes les informations adaptées à votre véhicule dans la Revue Technique Automobile (éclaté de pièces, méthodes, couples de serrage,…).

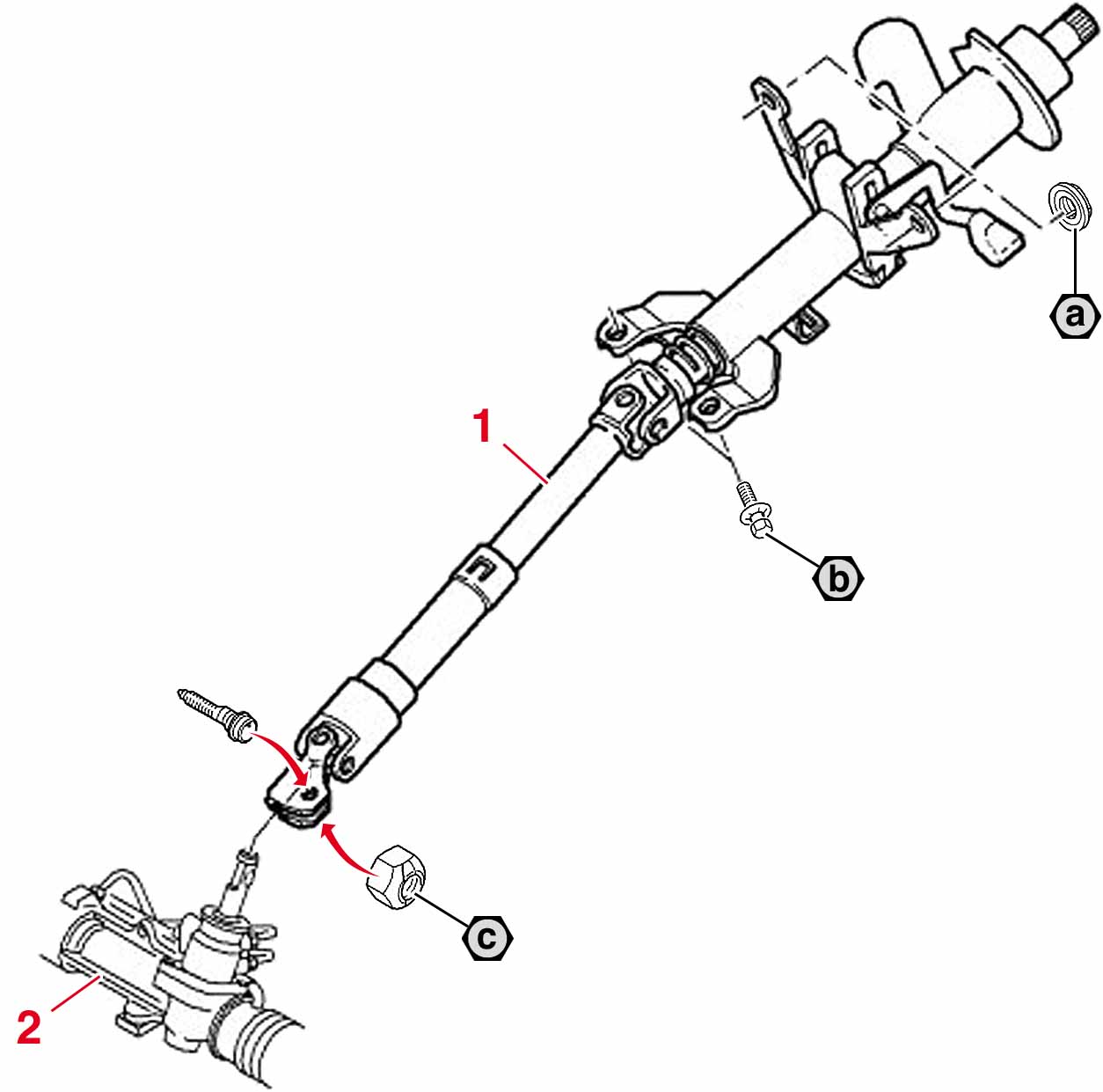

Éclaté de pièces

1. Colonne de direction
2. Boîtier de direction
a, b et c. Couples de serrage

Dépose

- Déposez les éléments supérieurs de la colonne de direction (voir le tuto "Dépose-repose du volant de direction et des commandes sous volant").

- Déposez la trappe d'accès aux fusibles.

- Déposez l'écrou de fixation du cardan d'accouplement de la colonne de direction sur le boîtier de direction.

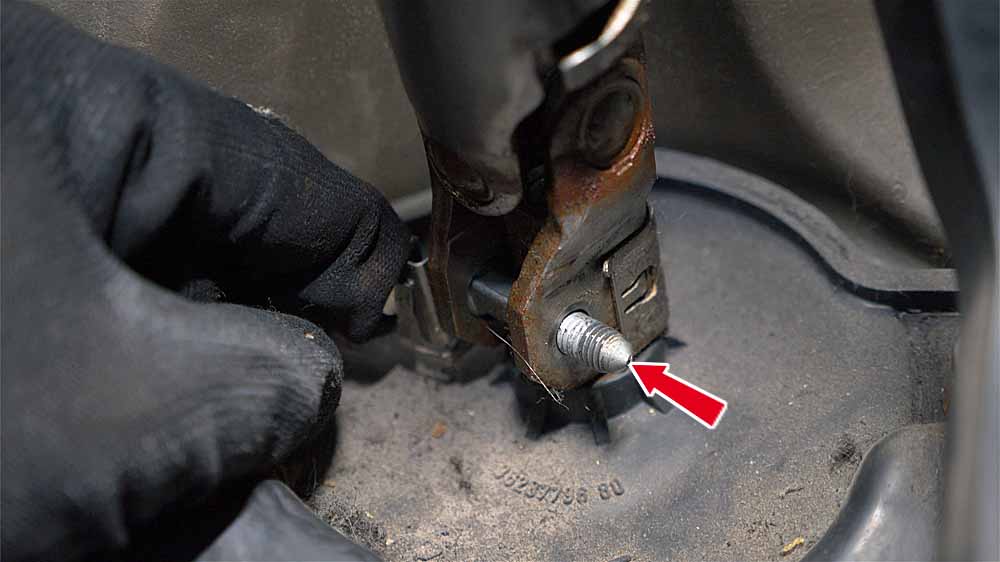

- Écartez l'agrafe de sécurité et repoussez la vis pour la déposer.

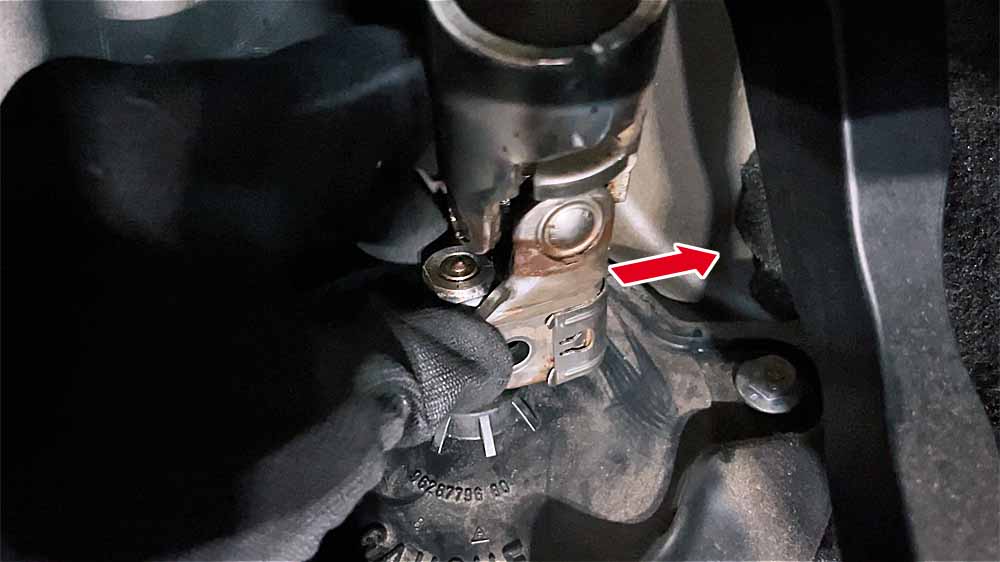

- Désaccouplez le cardan de direction en le poussant.

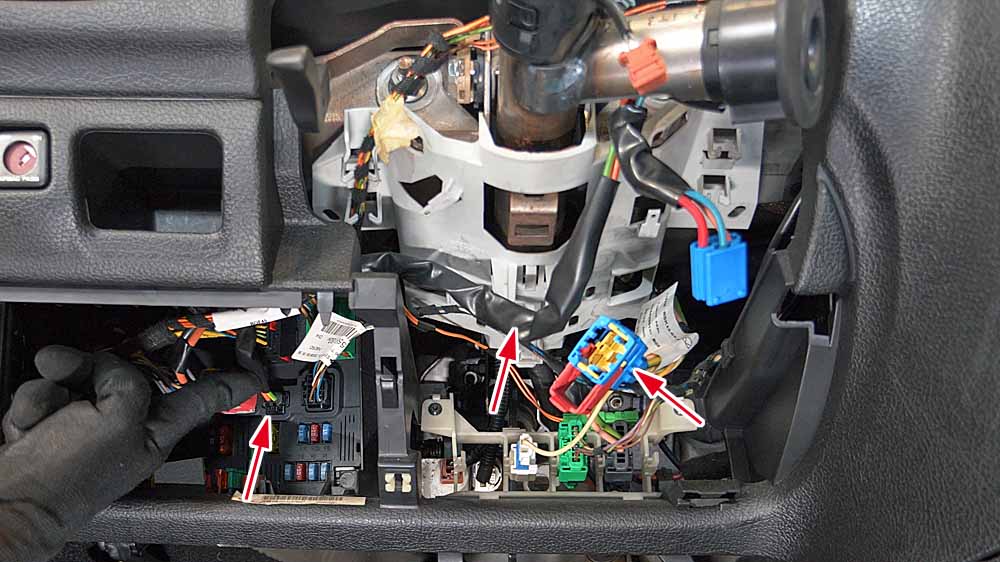

- Débranchez les connecteurs.

- Dégagez les faisceaux bridés sur le protecteur.

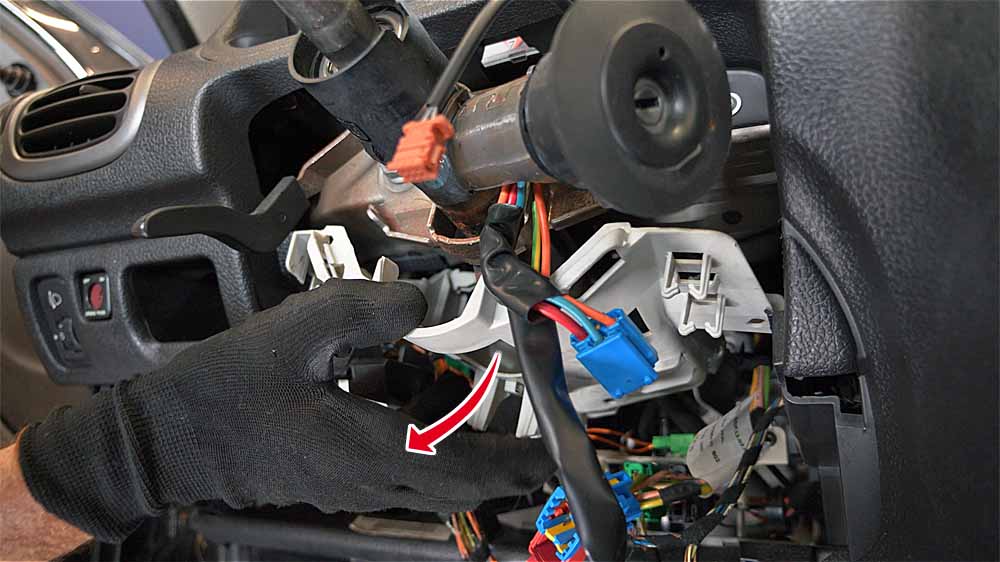

- Dégrafez le protecteur à sa partie inférieure puis déposez-le.

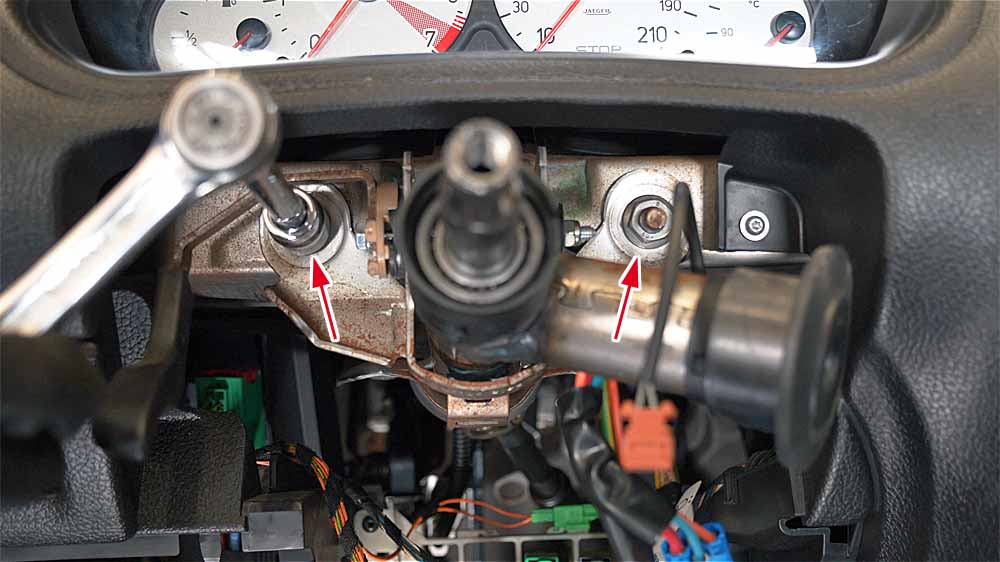

- Déposez les écrous.

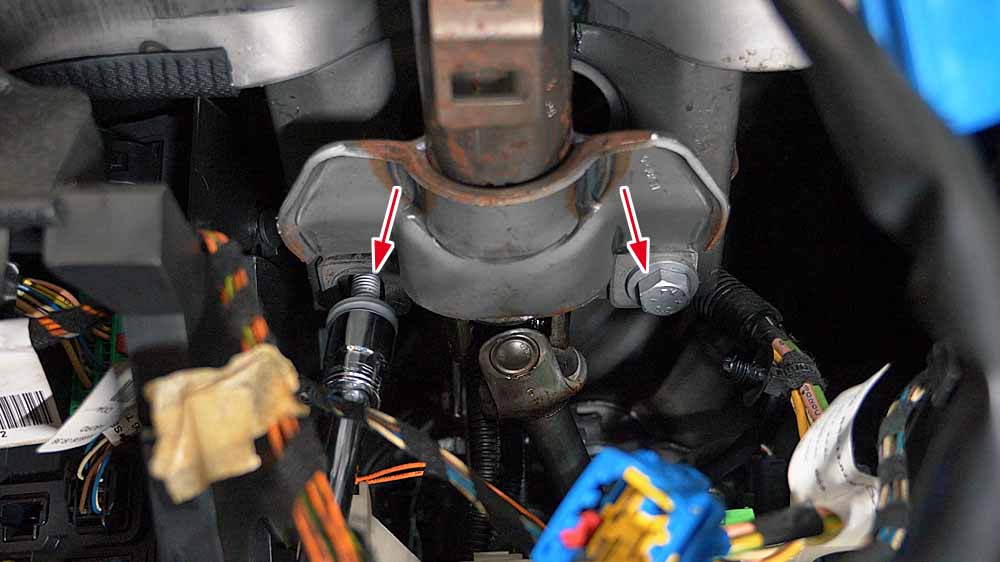

- Déposez les vis.

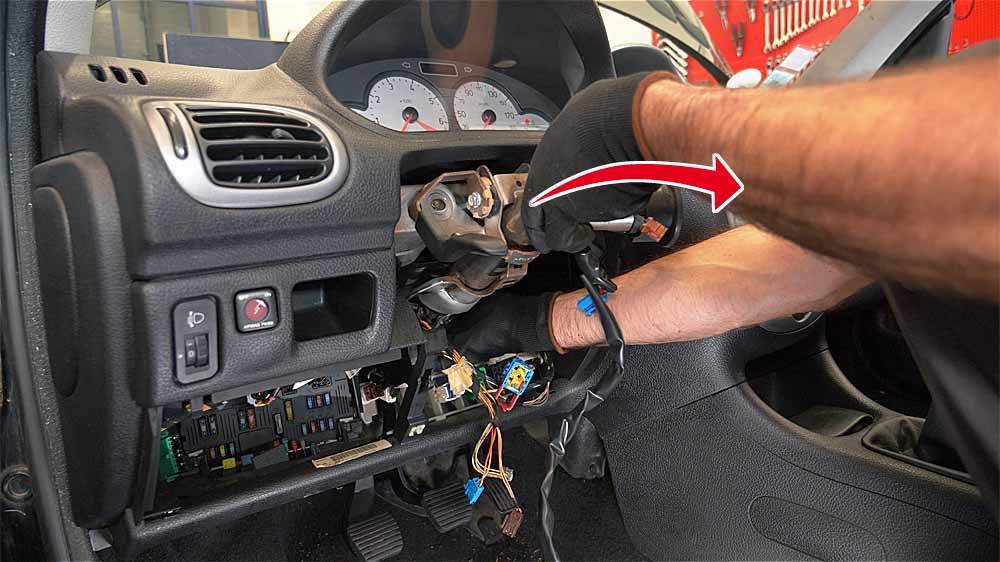

- Déposez la colonne de direction.

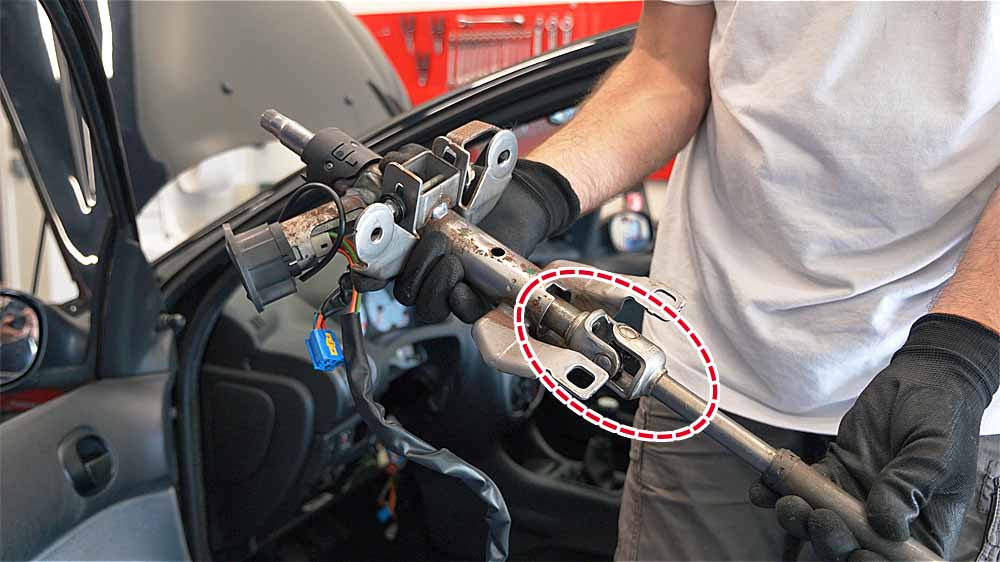

 Manipulez la colonne de direction avec précaution ; faites attention au cardan supérieur qui doit rester dans l'axe.

Repose

- Reposez la colonne de direction sur son support.

- Vissez les écrous et les vis, sans les serrer.

- Accouplez le cardan de la colonne de direction sur le boîtier de direction.

- Reposez la vis de fixation du cardan.

- Serrez l'écrou neuf au couple prescrit.

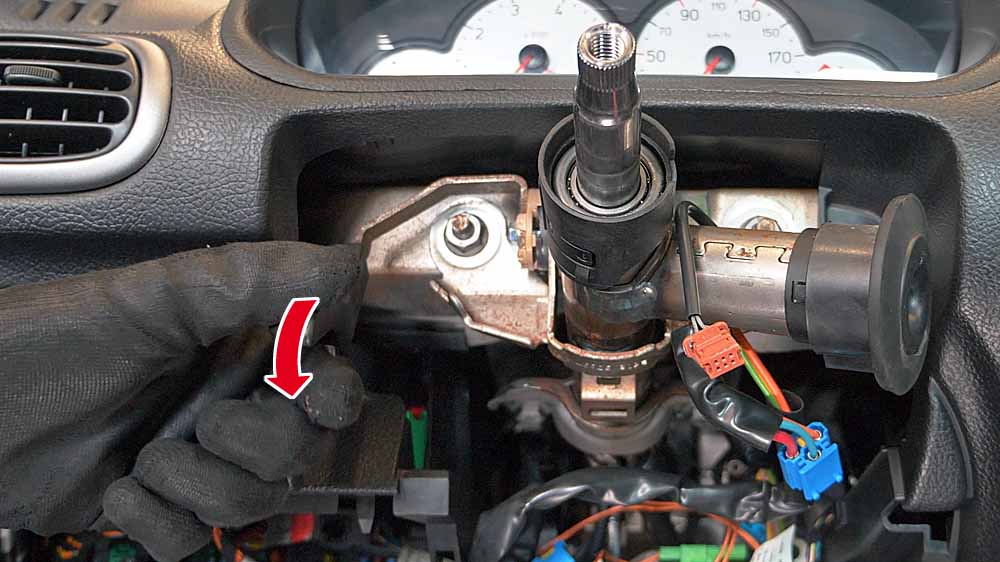

- Déverrouillez le mécanisme de réglage de la colonne.

- Serrez les écrous au couple prescrit.

- Verrouillez le mécanisme de réglage de la colonne.

- Serrez les vis au couple prescrit.

- Reposez le protecteur.

- Reposez les faisceaux.

- Rebranchez les connecteurs.

- Reposez les éléments supérieurs de la colonne de direction.

Pour une approche plus visuelle, regardez notre vidéo :
